لب الورق والورق المغناطيسي تدفق متر نوع الإدراج دقة 1 ٪ FS

لب الورق والورق المغناطيسي تدفق متر نوع الإدراج دقة 1 ٪ FS

    • Pulp And Paper Magnetic Flow Meter Insertion Type Accuracy 1% FS
    • Pulp And Paper Magnetic Flow Meter Insertion Type Accuracy 1% FS
  • Pulp And Paper Magnetic Flow Meter Insertion Type Accuracy 1% FS

    تفاصيل المنتج:

    مكان المنشأ: الصين
    اسم العلامة التجارية: Purescience
    إصدار الشهادات: ISO14001-2000/ISO9001-2008/GB/T28001/MC01010429
    رقم الموديل: YE-TUF2000SWP

    شروط الدفع والشحن:

    الحد الأدنى لكمية: 5 مجموعات
    الأسعار: USD150-USD900
    تفاصيل التغليف: علبة كرتون
    وقت التسليم: 3 أسابيع
    القدرة على العرض: مجموعات 500 في الشهر
    ﺎﺘﺼﻟ ﺍﻶﻧ
    مفصلة وصف المنتج

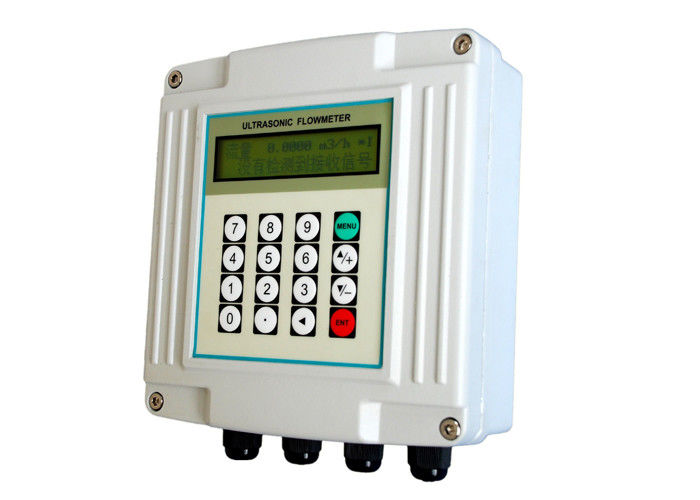

    اسم المنتج: مقياس تدفق دوبلر بالموجات فوق الصوتية اكتب: جدار جبل ، نوع الإدراج
    صحة: + / - 1٪ FS عملية: لوحات المفاتيح
    إنتاج إشارة: 4-20 مللي أمبير / OCT نبضة / مرحل مساهمة: 3-طريقة 4-20 مللي أمبير (درجة الحرارة والضغط ومستوى)
    الاتصالات: RS485 / مودبوس مزود الطاقة: 8-36 VDC / 10-30 VAC
    أنبوب قطر: 15 ملم - 6000 ملم جبل الأنابيب المواد: لحام الفولاذ ، الفولاذ المقاوم للصدأ ، الحديد الزهر ، النحاس / النحاس ، أنابيب الأسمنت ، الألومنيوم

    Doppler جدار جبل بالموجات فوق الصوتية دوبلر تدفق متر ، نوع الأنابيب لب الورق والورق | دقة 1 ٪ FS

    الجنرالات

    يمكن لمقاييس تدفق دوبلر بالموجات فوق الصوتية على الجدار قياس تدفق السوائل التي تحتوي على عاكسات صوتية أو مواد صلبة معلقة أو فقاعات غاز أكبر من 100 ميكرون. ويمكنه ضبط الترشيح واكتساب الإعدادات تلقائيًا لإنتاج قراءات موثوقة في مجموعة كبيرة من ظروف السائل والعاكس.

    تقوم مقاييس التدفق بنقل الصوت بالموجات فوق الصوتية عبر جدار الأنبوب ، أو من المسبار الذي يتم إدخاله في السائل المتدفق من خلال البلورات الكهرضغطية الموجودة في المحول وطرف الفحص. ثم تنعكس الموجة الصوتية بواسطة عاكسات صوتية معلقة في السائل ، كما يتم تسجيلها بواسطة جهاز الاستقبال. في حالة تحرك العاكسات الصوتية داخل مسار الإرسال الصوتي ، ستنعكس الموجات الصوتية عند التردد الذي يتم نقله ، وهو تردد دوبلر ، من التردد المرسل. يتناسب الفرق بين الترددين 2 بشكل مباشر مع سرعة العاكسات الصوتية ، مما يؤدي إلى معدل تدفق سائل يتم تحويله إلى وحدات مختلفة يحددها المستخدم.

    ورقة البيانات

    محتويات

    المعايير الفنية

    محول البيانات

    مبدأ العمل

    Doppler أو وقت العبور تدفق بالموجات فوق الصوتية متر

    الاحكام

    + 1٪

    فريق

    لوحة مفاتيح 4

    خرج إشارة

    قناة واحدة 4-20ma ، المقاومة 0-1k ، دقة 0.1٪

    طريقة واحدة OCT pulse (عرض النبضة: 6-1000ms ، الافتراضي: 200ms)

    قناة واحدة خرج التتابع

    إشارة الإدخال

    Tri-way 4-20mA ، الدقة: 0.1٪ ، (درجة الحرارة ، الضغط ، المستوى)

    مؤقت. استشعار Pt100 ، الحرارة / قياس الطاقة

    جهة تعامل

    عزل Galvanic RS485 ، ترقية البرمجيات عن طريق الكمبيوتر الشخصي ، MODBUS

    كابل للإشارة

    كابل مرن ، 50 م ؛ RS485 ، مسافة الإرسال 1000 متر أو أعلى.

    اتصال الميناء

    أنبوب مناسب

    الصلب ، غير القابل للصدأ ، الحديد الزهر والنحاس والاسمنت والبلاستيكية والألومنيوم ، الخ

    قطر الدائرة

    DN15 - DN6000 مم

    أنبوب مستقيم

    المنبع: 10 D ، المصب: 5 D ، (30xDia من المضخة أو الصمام)

    قياس

    وسائل الإعلام لقياس

    السائل هو واحد موجة الصوتية التي يمكن نقلها ، مثل مياه الصنبور البلدية والتبريد

    المياه ، مياه البحر ، مياه الصرف الصحي ، المياه النقية ، مياه الصرف الصحي مع محتوى الجسيمات ، النفط ، النفط الخام ، زيت التشحيم ، الديزل ، زيت الوقودالكيماويات والبتروكيماويات والتدفئة وتكييف الهواء والتهوية ، محطة توليد الكهرباء

    درجة الحرارة وسائل الاعلام.

    -30-160 ℃

    عكر

    ما يصل إلى 10000 جزء في المليون وأقل فقاعة

    معدل المد و الجزر

    0-7 م / ث

    بيئة العمل

    مؤقت.

    محول: -30-160 ℃ ، محول: -20-60 ℃ ،

    رطوبة

    محول: غاطس يصل إلى عمق 2 متر ، محول: 85٪ RH ،

    مزود الطاقة

    DC8-36V أو AC10-30V / 1.5W

    البعد

    المحول: 95 * 95 * 35mm

    وصف:

    يتضمن التكوين الخاص به لوحة مفاتيح اللوحة الأمامية ، شاشة LCD متعددة الخطوط بإضاءة خلفية (معدل التدفق وإجمالي عرض وحدات مختارة من قبل المستخدم). وتشمل خيارات إمدادات الطاقة AC و DC. خيارات إشارة الإخراج: 4 إلى 20 مللي أمبير ، التبديلات ، النبض.

    المحولات المتاحة مع محول المشبك وغير تدخلي لمعظم الأنابيب المعدنية أو البلاستيكية ، ودرجة حرارة عالية وحماية الطبقة. يمكن للمشغل وضع محولات الطاقة هذه على مسافة تصل إلى 305 متر من المحول. يجب استخدام محول تحويل الإدخال على أنظمة الأنابيب التي لا تسمح باختراق الموجات فوق الصوتية. يتم إدخاله في جدار الأنبوب ويتصل مباشرة مع السائل المتدفق.

    • تكنولوجيا المشبك غير الغازية
    • سهل التنصيب
    • لا أجزاء متحركة أو تسرب أو تآكل ، وبالتالي لا انخفاض الضغط
    • لا قطع الأنابيب أو عملية القطع
    • القياس مستقل عن خصائص السائل
    • قياس التدفق ثنائي الاتجاه

    مخطط القياس

    قياس التدفق قياس الحرارة

    المخطط المرجعي

    اكتب

    نموذج

    أنبوب ديا (مم)

    درجة الحرارة

    البعد (مم)

    تضييق على

    TS-2

    DN15-100

    -30-90 ℃

    45x25x32

    TM-1

    DN50-700

    -30-90 ℃

    64x39x44

    TL-1

    DN300-6000

    -30-90 ℃

    97x54x53

    المشبك على (درجة حرارة عالية)

    TS-2-HT

    DN15-100

    -30-90 ℃

    45x25x32

    TM-1-HT

    DN50-700

    -30-90 ℃

    64x39x44

    TL-1-HT

    DN300-6000

    -30-90 ℃

    97x54x53

    نوع الإدراج

    TC-1

    DN80-6000

    -30-90 ℃

    190x80x55

    TC-2 (إطالة)

    DN80-6000

    -30-90 ℃

    335x80x55

    نوع الأنابيب

    G3 (π type)

    DN15-25

    -30-160 ℃

    G2

    DN32 / DN40

    -30-160 ℃

    G3

    DN50-6000

    -30-160 ℃

    محول درجة الحرارة اختياري

    تخصيص

    نموذج

    ضياء

    مؤقت.

    انقطاع الماء

    صحة

    المشبك على درجة الحرارة. محول Pt100

    CT-1

    > DN50

    -40-160 ℃

    لا

    100+ 0.8 ℃

    درجة حرارة الإدراج. محول Pt100

    TCT-1

    نعم فعلا

    درجة حرارة الإدراج. Pt100 مع الضغط

    PCT-1

    لا

    الإدراج temp.Pt100 للأنبوب الصغيرة د

    SCT-1

    <DN50

    نعم فعلا

    الصناعات

    • مواد كيميائية
    • البتروكيماويات
    • النفط والغاز
    • التدفئة والتهوية وتكييف الهواء (HVAC)
    • محطات توليد الطاقة
    • معالجة المياه

    تطبيقات

    • قياس مياه التبريد
    • مياه محلاة
    • السيطرة على عمليات الخلط والمزج
    • قياس تدفق الكتلة
    • قياس التخصيص
    • التدفئة المركزية
    • ري
    • قياس الطاقة

    اختيار الموديل

    أنا

    نموذج

    YF

    مقياس الجريان الكهرومغناطيسي

    TF

    التوربينات

    VF

    VOTEX

    LX

    عجلة ريشة

    تي

    فوق صوتي

    وضع العرض E / F

    E: عرض مضغوط / محلي ، F: عرض بعيد

    أنبوب ضياء

    اكتب (مم)

    XXXX

    10 و 15 و 20 و 25 و 32 و 40 و 50 و 65 و 80 و 100 و 125 و 150 و 200 و 250 و 300

    400 و 500 و 600 و 800 و 1000

    الشفرة

    صحة

    1

    + 0.5٪ FS

    2

    + 1.0٪ FS

    3

    + 0.2٪ FS

    الشفرة

    اكتب

    N

    المحول: 12/24 VDC ، خرج النبض

    ا

    الارسال: 24VDC ، 4-20mA المغفور له

    ب

    ذكي ، بطارية الأسد ، لا العرض المحلي

    G

    ذكي ، العرض المحلي ، خرج 4-20mA

    C1

    ذكي ، العرض المحلي ، RS485

    C2

    ذكي ، العرض المحلي ، هارت

    الشفرة

    اكتب

    S

    السكن الكربون الصلب

    L

    السكن الفولاذ المقاوم للصدأ

    G

    السكن الضغط العالي

    HL

    316L الكهربائي

    حزب التحرير

    قطب التيتانيوم

    تلزمها

    قطب التانتل

    HC

    قطب Hastelloy-C

    L1

    وسائل الإعلام السائلة

    L2

    وسائل الغاز

    P

    تعويض الضغط

    تي

    تعويض درجة الحرارة

    PT

    الضغط ودرجة الحرارة. تعويضات

    F

    بطانة PTFE

    X

    بطانة مطاطية

    عينة: IYF-E-0100-1-C1-S-HL-L1-F ،

    Magmeter ، العرض المحلي ، Dia: 100mm ، + 0.5٪ FS ، مبيت الكربون الصلب ، ذكي ، 4-20mA ،

    RS485 ، 316L الكهربائي ، وسائل الإعلام السائل متر ، بطانة PTFE

    ميزة تنافسية:

    • الامتثال للمعايير الدولية: ISO9001-2008 / GB / T19001 / MC00000-044 / 507
    • موافقة م
    • مراقبة عملية صارمة
    • معدات معايرة متقدمة
    • فريق المهندس
